Objektivschelle Canon EF 70-200mm f/2.8L IS II USM ⇒ Zweites Gewinde |
|||
|
Der Fuß der serienmäßigen Objektivschelle des Canon EF 70-200mm f/2.8L IS II USM ist leider nicht Arca Swiss kompatibel. Leider kann man den Fuß auch nicht austauschen, wie es z. B. am Canon EF 100-400mm f/4.5-5.6L IS II USM möglich ist. Deshalb habe ich eine Adapterplatte von Mantona am Fuß angebracht. Da die Adapterplatte mit nur einer Schraube befestigt wird, könnte sich die Platte verdrehen. Deshalb habe ich, wie schon am Nikon AF-S 200-500/5.6E ED VR, eine zweite Bohrung mit 1/4"-Gewindeeinsatz im Fuß der Objektivschelle angebracht. Dazu wurde die Position der Bohrung angerissen und mit einem 6,7 mm Bohrer die notwendige Bohrung angebracht.

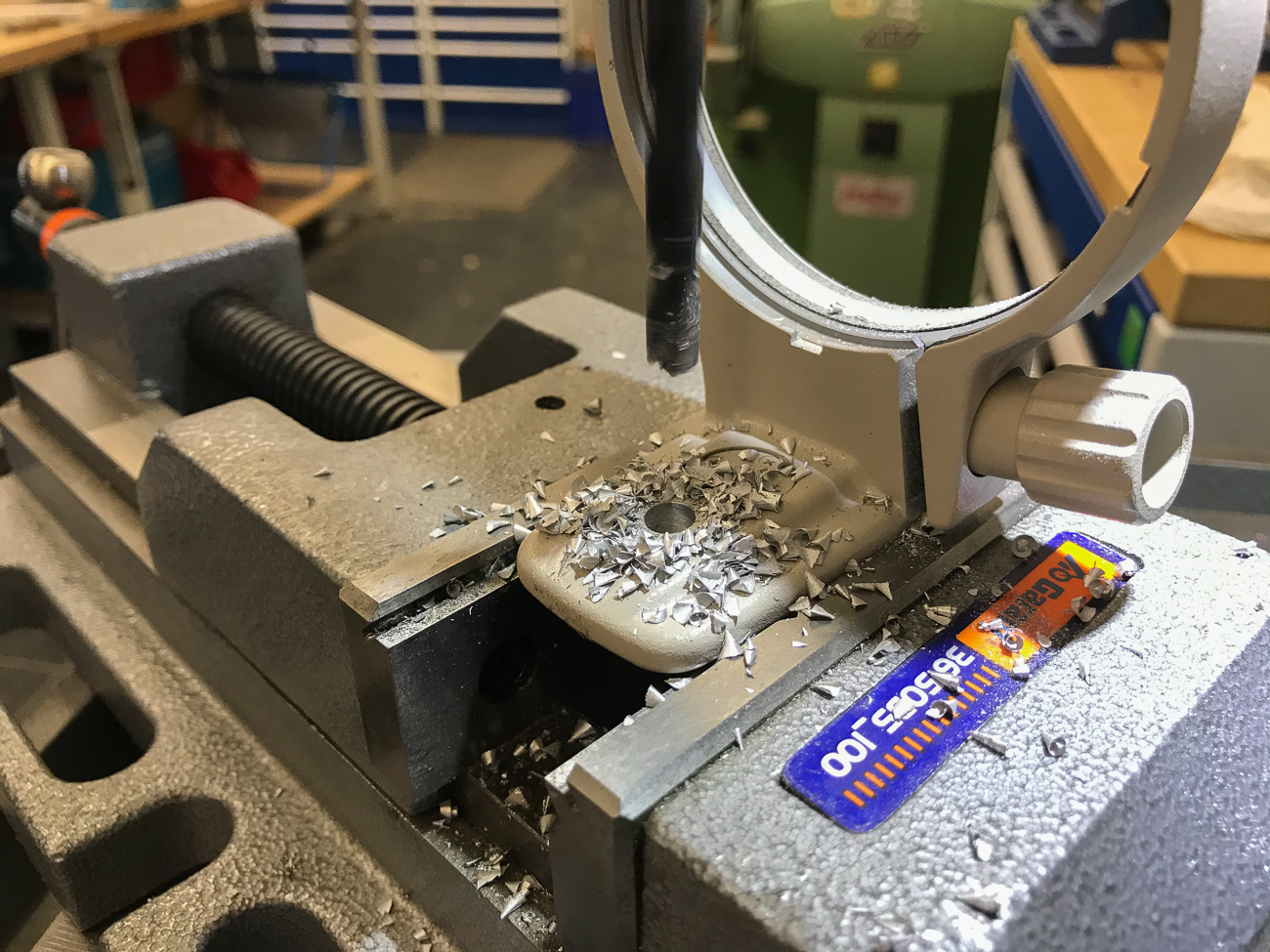

Anbringen der Bohrung im Objektivfuß Danach wurde mit einem Fräser der Absatz für den Bund des Gewindeeinsatzes angebracht.

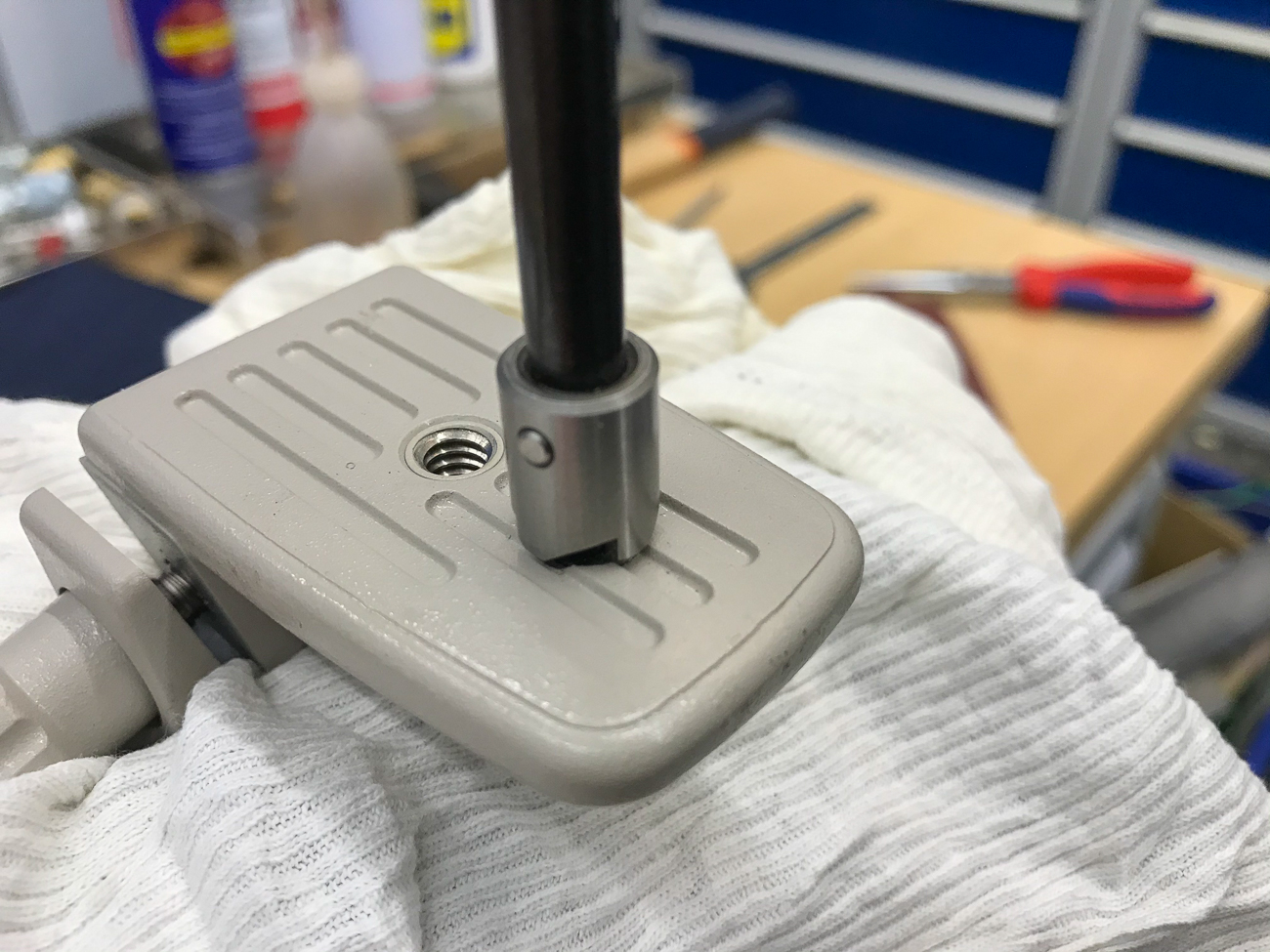

Fräsen des Bundes für den Gewindeeinsatz Nach dem anbringen des Bundes wurde das Gewinde für den Stahl-Gewindeeinsatz in das Aluminium des Fußes geschnitten.

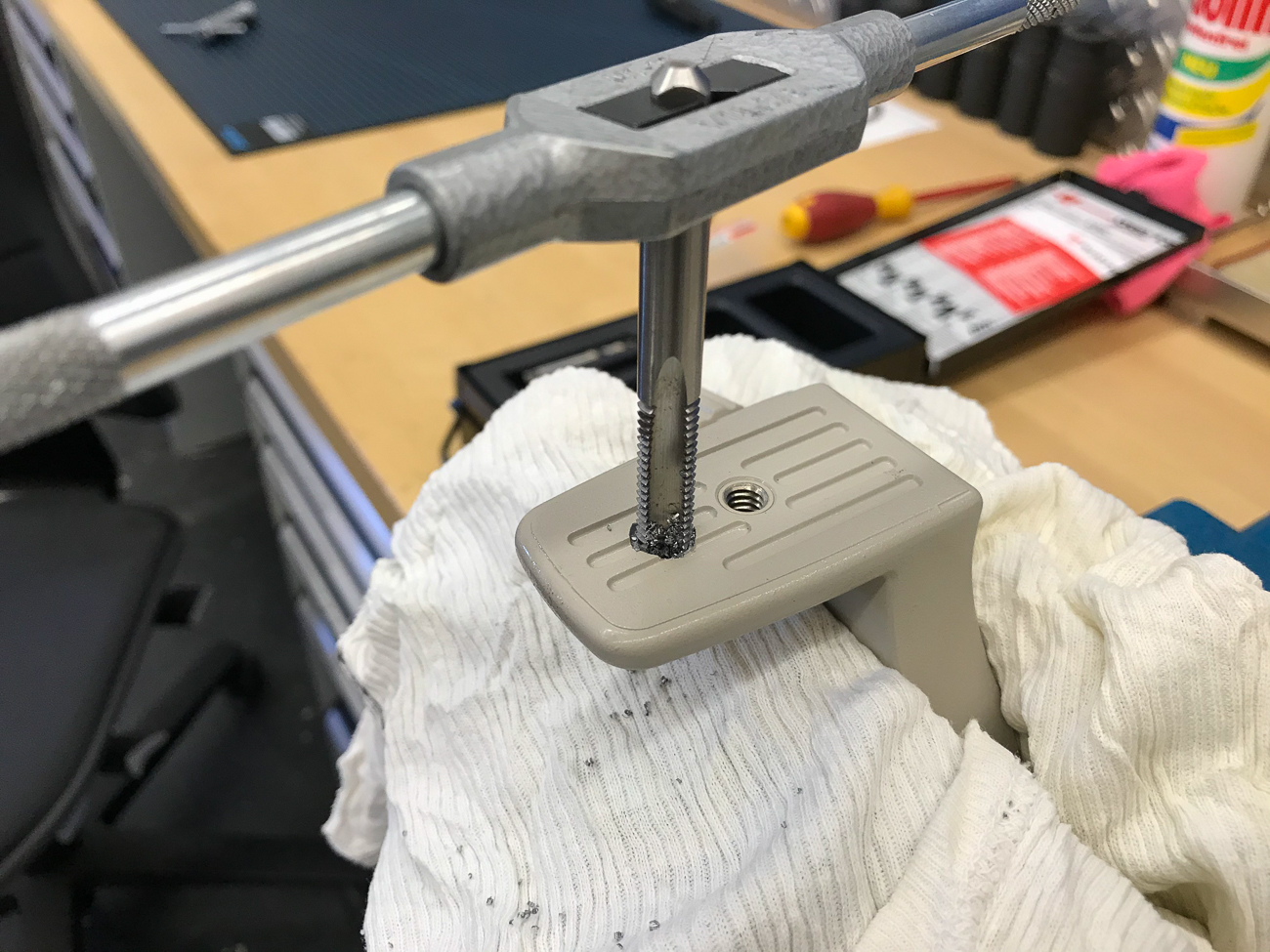

Schneiden des Gewindes für den Gewindeeinsatz Da der Gewindeeinsatz etwas länger als die Länge der Bohrung war, wurde ein Gewindegang weggeschliffen, damit der Einsatz nicht übersteht. Das Gewinde wurde entfettet und das Außengewinde des Gewindeeinsatzes mit einem Tropfen Schraubensicherungsmittel benetzt. Mit einem Spezialwerkzeug wurde der Gewindeeinsatz dann in die vorbereitete Bohrung eingedreht.

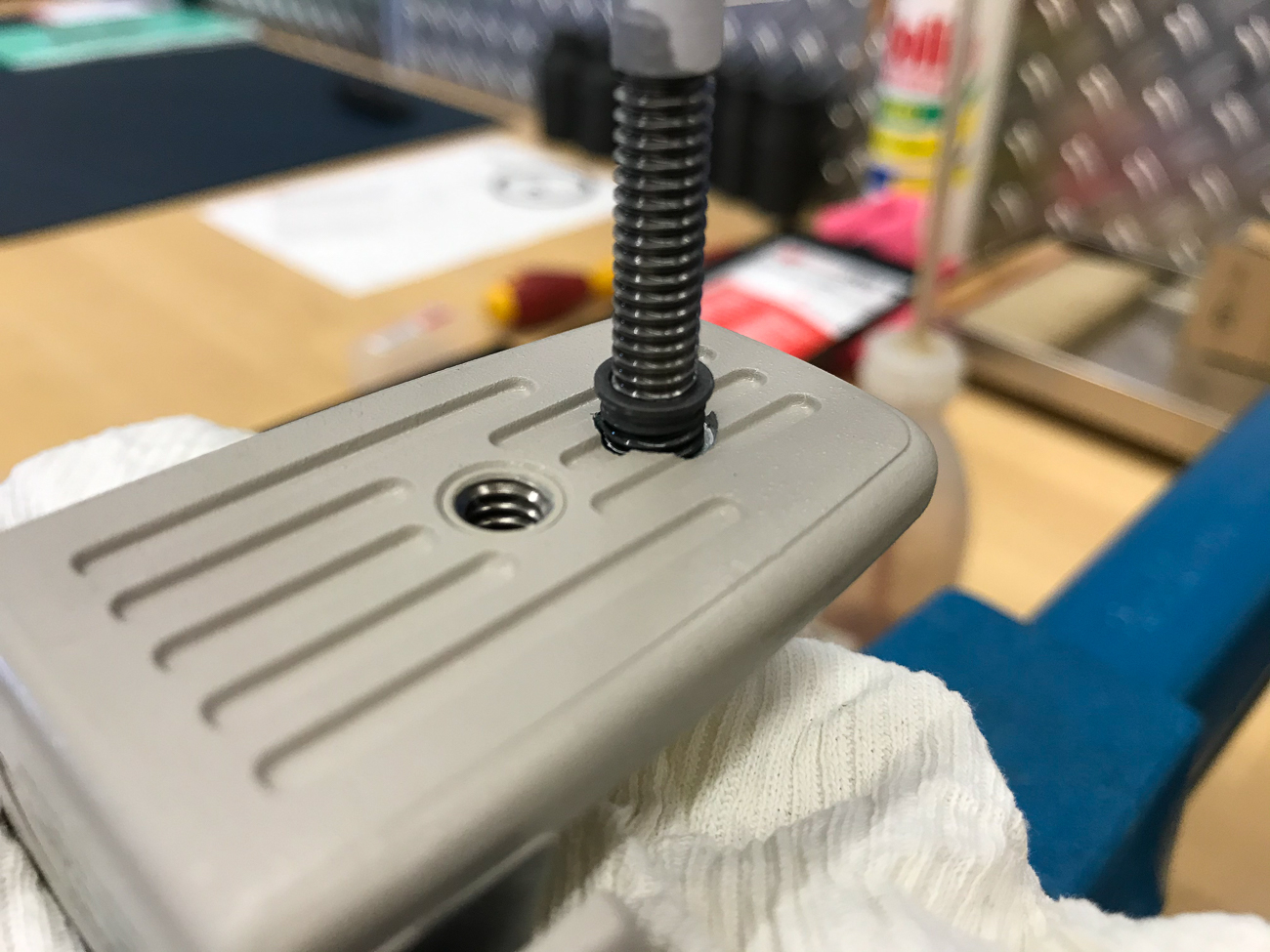

Eindrehen des Gewindeeinsatzes

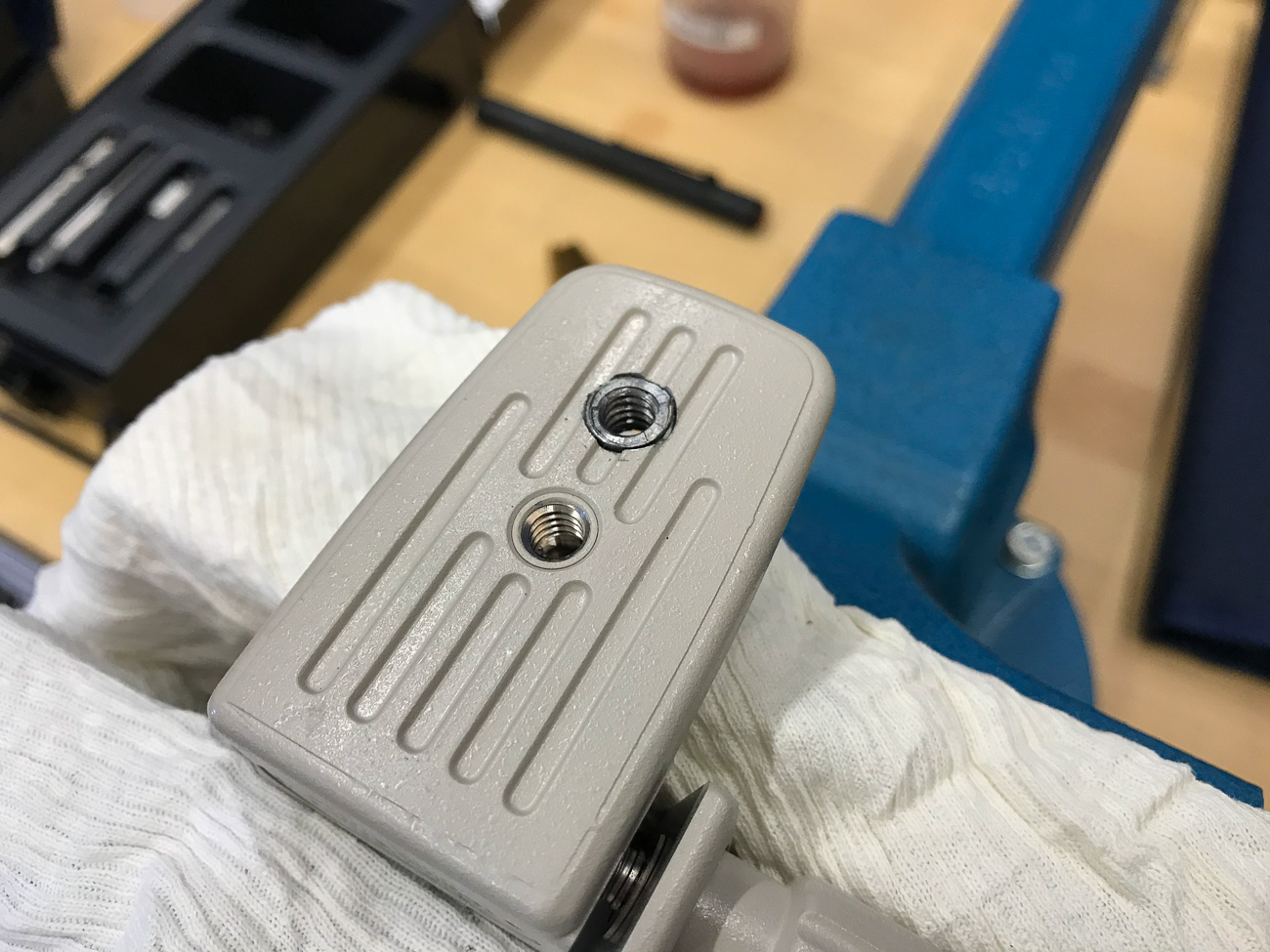

Das zweite Gewinde ist eingebracht Nun kann die Arca Swiss Adapterplatte mit zwei Schrauben befestigt werden und ist somit verdrehsicher angebracht.

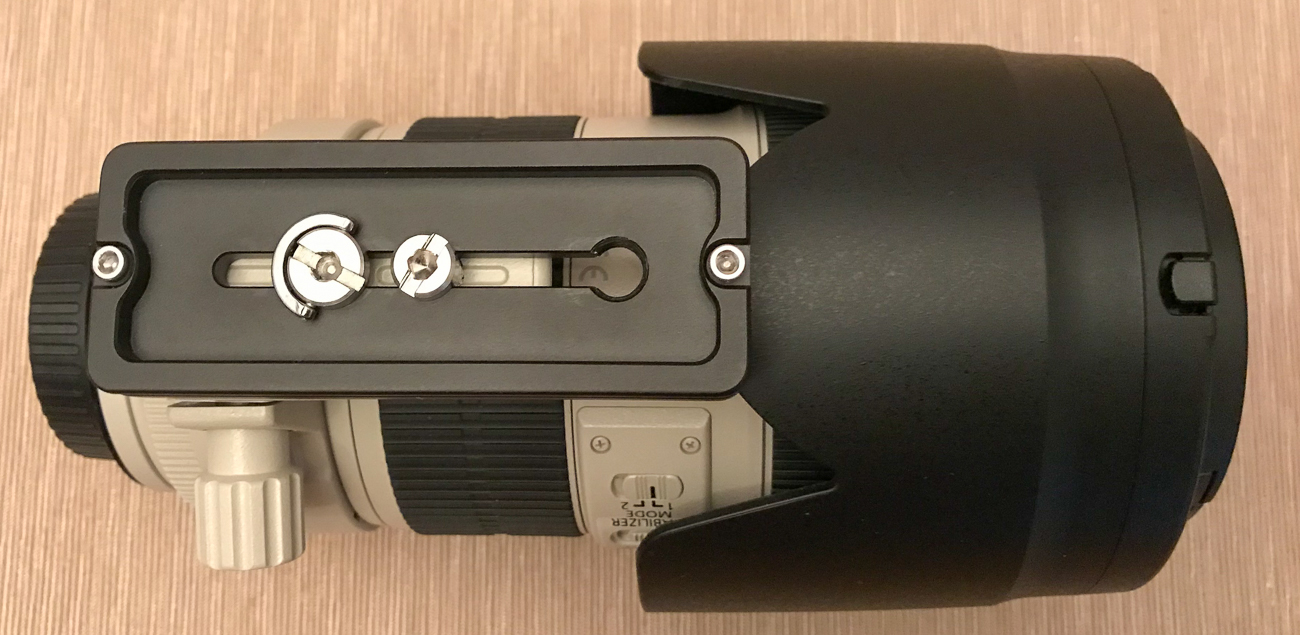

Objektivfuß mit Arca Swiss Adapterplatte, mit zwei Schrauben verdrehsicher angebracht Der Gewindeeinsatz und das verwendete Werzeug stammt aus einem Set der Fa. Würth: Gewindereparatur UNC Einzelset Time-Sert. Die benötigten Werkzeuge, Bohrer, Gewindebohrer und Eindreher, sowie die Gewindeeinsätze sind im Set enthalten.

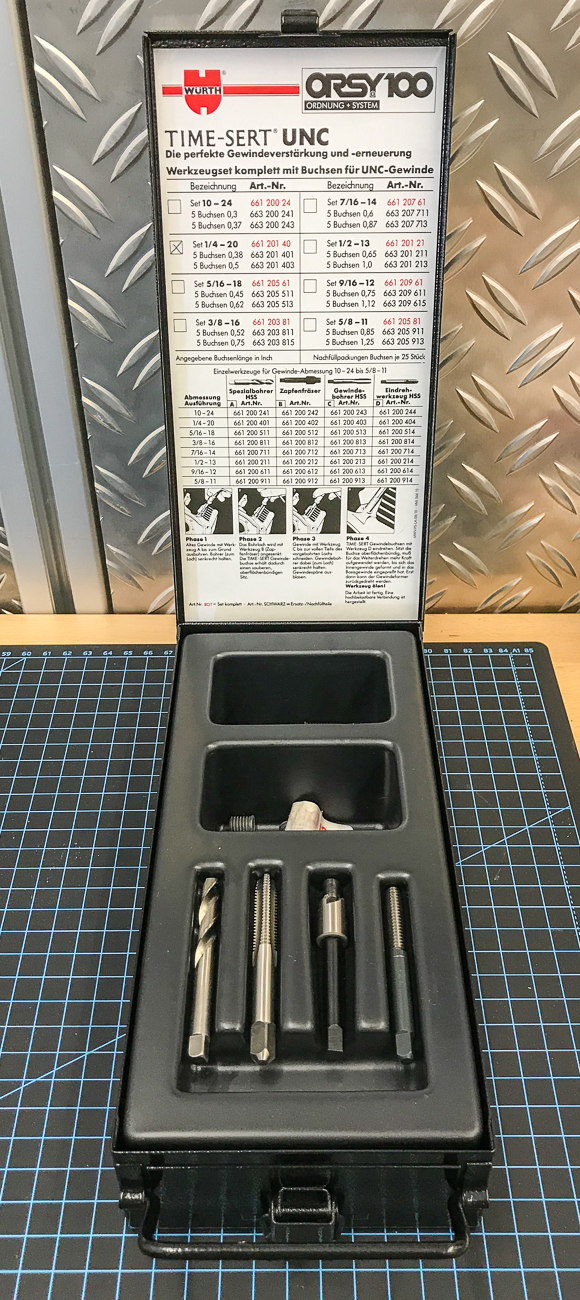

Gewindereparatur UNC Einzelset Time-Sert | |||
